MonolithMicroSD

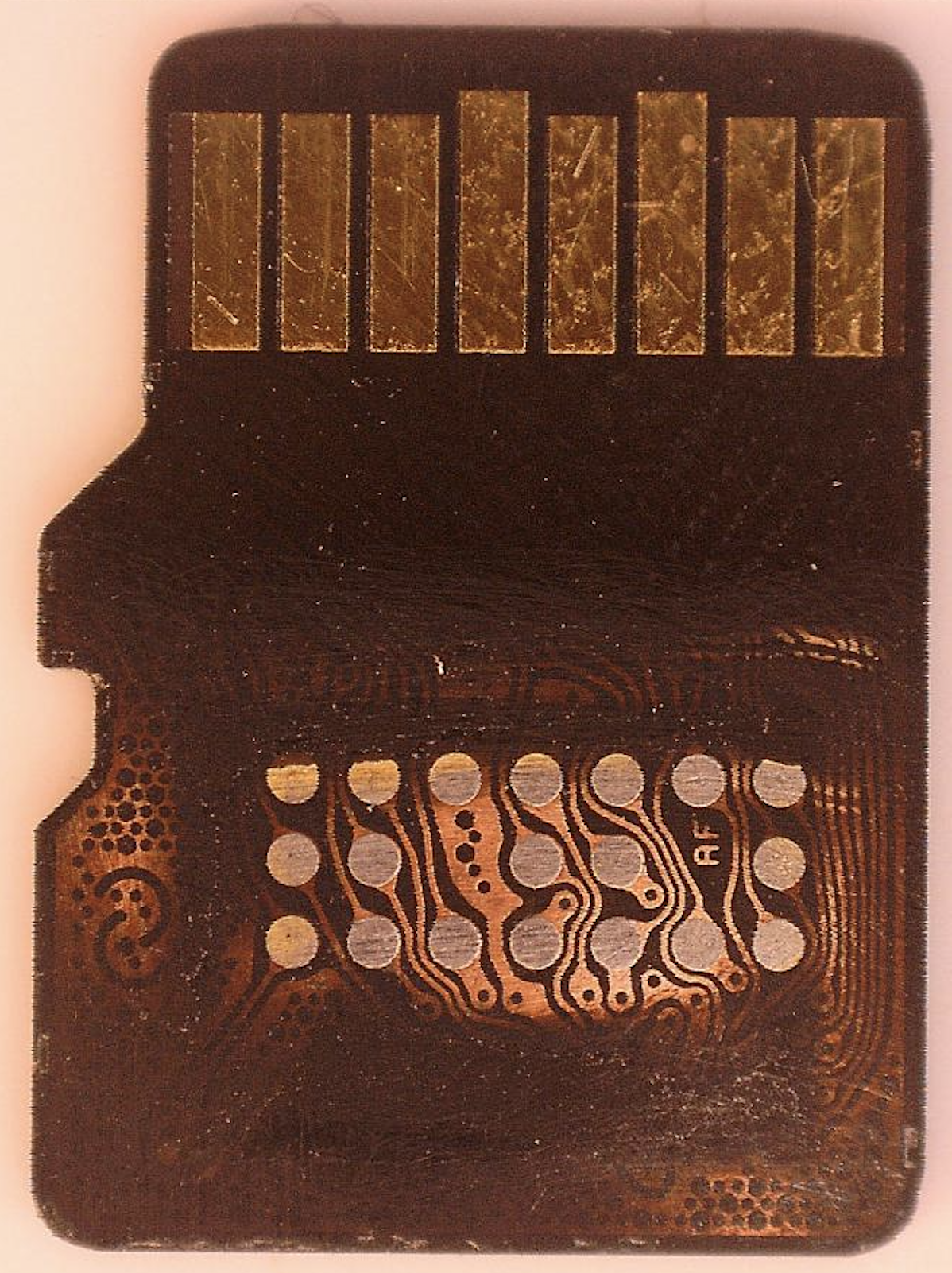

Um an das Pinlayout zu gelangen, muß die Lackschicht auf der Rückseite der MicroSD Karten entfernt werden.

Es kommen ständig neue Layouts hinzu. Eine Datenrettung ist jedoch nur möglich, wenn es sich um bekannte Layouts handelt.

Hier eine kleine Auswahl an Micro SD Karten.

Probleme

Eine Monolithdatenrettung kann problematisch werden aus folgenden Gründen:

1. Das Layout ist unbekannt. Die Hersteller verwenden fortwährend neue Platinenlayouts.

2. Der Controllerchip ist im Layout "verschmolzen" und es ist nicht sichtbar nach welcher Methode die Datenrettung des Chips zu erfolgen hat. Hier hilft meist nur ausprobieren. Bei unbekannten Controller kann eine Datenrettung unmöglich werden.

3. Die Kontaktpunkte der Servicekontakte sind sehr klein (ca. 0.2mm). Dies erschwert das Anlöten von Microdrähten.
